Soğuk eklemlerden nefret mi ediyorsunuz? Robot lehimleme bu baş ağrısını tamamen ortadan kaldırır.

Soğuk lehim bağlantıları küçük olabilir ancak yarattıkları sorunlar öyle değildir. Zayıf bir lehim bağlantısı erken bir testi geçebilir ve titreşim, ısı değişimleri veya uzun süreli kullanım sonrasında başarısız olabilir. Bu, kartın yeniden işlenmesine, müşteri şikayetlerine ve görülmesi zor bir arızayı aramak için harcanan zamana yol açabilir. Bu sorunu çoğu bağlantı noktasının göze kabul edilebilir göründüğü PCB montaj hatlarında gördüm. Birkaç bağlantıda hâlâ zayıf ıslanma, düzensiz lehim akışı veya kurşun etrafında küçük çatlaklar vardı. Manuel onarım bazı kartlarda yardımcı oldu, ancak sonuç operatöre, alete ve o günkü çalışma koşullarına bağlıydı. Robotik lehimleme, üreticilere bu kusurları onarmak ve önlemek için daha kontrollü bir yol sağlar. ## Soğuk lehim bağlantıları neden oluşur? Lehimin ped, kurşun veya yüzeye düzgün şekilde bağlanmaması durumunda soğuk lehim bağlantısı oluşur. Eklem donuk, grenli, çatlak veya düzensiz görünebilir. Bazı kusurların fark edilmesi kolaydır. Diğerlerinin elektriksel teste, büyütmeye veya termal incelemeye ihtiyacı vardır. Yaygın nedenler şunlardır: - Uygun sıcaklığa ulaşmayan lehimleme ucu - Temas süresinin çok kısa olması - Kötü yüzey temizliği - Yanlış fluks kullanımı - Oksitlenmiş bileşen uçları veya PCB pedleri - Çok az veya çok fazla lehim - Lehimleme işlemi sırasında kartın hareketi - Düzensiz manuel teknik - Mevcut işlem penceresini sınırlayan ısıya duyarlı parçalar Soğuk bağlantı her zaman tek bir hatadan kaynaklanmaz. Malzeme kalitesi, lehimleme sıcaklığı, besleme hızı, uç durumu ve kart tasarımının tümü sonucu etkileyebilir. ## Bir robot nasıl yardımcı olabilir Robotik bir lehimleme sistemi programlanmış yolları ve işlem ayarlarını takip eder. Birçok manuel onarımda sürdürülmesi zor olan bir tekrarlanabilirlik düzeyinde ısı, lehim ve hareket uygulayabilir. Robot süreç bilgisinin yerini almaz. Bu bilgiyi istikrarlı bir şekilde uygular. Tipik bir sistem şunları kontrol edebilir: - Lehimleme yolu - Demir veya lazer konumu - Lehim teli besleme hızı - Isıtma süresi - Takım açısı - Temas basıncı - Soğutma süresi - Muayene noktaları - Onarım kayıtları Bu kontrol, kartlar arasındaki değişkenliğin azaltılmasına yardımcı olur. Ayrıca üretim ekiplerine bir kusur ortaya çıktığında inceleyebilecekleri veriler de sağlar. Örneğin bir fabrika, bir konnektör sırasındaki bir bileşen değişikliğinden sonra sıklıkla zayıf bağlantı noktaları oluştuğunu görebilir. Bir teknisyen robotun sıcaklık, besleme ve konum kayıtlarını inceleyebilir ve ardından yalnızca görsel kontrollere güvenmek yerine süreci ayarlayabilir. ## Pratik bir onarım süreci ### 1. Zayıf bağlantıyı bulun Süreç inceleme ile başlar. Operatörler otomatik optik muayene, X-ışını muayenesi, elektrik testi veya büyütülmüş görsel kontrolleri kullanabilir. Her yöntemin farklı bir rolü vardır. Bir kamera düzgün olmayan bir bağlantıyı veya eksik lehimi tespit edebilir. X-ışını incelemesi, belirli bileşenlerin altındaki gizli bağlantıların ortaya çıkarılmasına yardımcı olabilir. Elektrik testi bir devrenin açık veya kararsız olduğunu gösterebilir. Muayene yöntemi kart tasarımına ve kusur tipine uygun olmalıdır. ### 2. Onarım alanını hazırlayın Robotun sabit bir referans noktasına ihtiyacı var. PCB sıkıca tutulmalı ve yakındaki bileşenler istenmeyen ısıdan korunmalıdır. Yüzey durumu da önemlidir. Toz, yağ, oksidasyon ve eski eritken artıkları yapışmayı etkileyebilir. Lehimleme aleti bağlantı noktasına ulaşmadan önce kontrollü bir temizleme adımına ihtiyaç duyulabilir. ### 3. Lehimleme parametrelerini ayarlayın Doğru ayarlar karta, bileşene, lehim alaşımına ve bağlantı tasarımına bağlıdır. Yararlı bir kurulum şunları içerebilir: - Uç sıcaklığı - Isı uygulama süresi - Lehim teli çapı - İlerleme hızı - Takım ilerleme hızı - Yaklaşma açısı - Akı miktarı - Soğutma gecikmesi Daha yüksek ısı her zaman çözüm değildir. Çok fazla ısı pedi kaldırabilir, bir bileşene zarar verebilir veya tahta malzemesini değiştirebilir. Montaja fazladan baskı uygulamadan, iyi bir ıslatma için yeterli ısı sağlayan bir proses penceresini tercih ediyorum. ### 4. Kontrollü bir yolla ısı ve lehim uygulayın Robot programlanan konuma hareket eder, bağlantı noktasına temas eder ve seçilen tarife göre lehimi besler. Yol, ısının hem kabloya hem de yastığa ulaşmasına izin vermelidir. İyi bir lehim bağlantısı, uygun ıslanma ve düzgün bir bağlantı sağlamalıdır. Tam görünüm lehim tipine ve bileşen tasarımına göre değişiklik gösterebilir, bu nedenle görsel standartlar mühendislik ve kalite ekipleriyle birlikte belirlenmelidir. ### 5. Onarılan paneli inceleyin Onarılan bir bağlantının hâlâ incelenmesi gerekiyor. Sistem, ürüne uygun bir kamera, elektrik testi veya başka bir yöntem kullanabilir. Amaç yalnızca lehimin mevcut olduğunu doğrulamak değildir. Ekip şunları kontrol etmelidir: - Açık devreler - Lehim köprüleri - Aşırı lehim - Ped hasarı - Bileşen hareketi - Zayıf ıslanma - Isı hasarı - Daha sonraki testleri etkileyebilecek kalıntı ### 6. Sonucu kaydedin Bir robot, kart kimliği, program sürümü, lehimleme ayarları ve inceleme sonucu gibi onarımla ilgili bilgileri saklayabilir. Bu kayıtlar, kusurların süreç değişiklikleriyle ilişkilendirilmesine yardımcı olur. Yeni bir lehim tedarikçisinden, bileşen partisinden veya makine ayarlamasından sonra bir sorun ortaya çıkarsa, üretim personelinin incelemesi gereken daha fazla bilgi vardır. ## Robotik lehimlemenin en uygun olduğu yer Robotik onarım, bir fabrikanın tekrarlanan bağlantılarla, sabit kart tasarımlarıyla veya benzer ürünlerin istikrarlı akışıyla çalıştığı durumlarda iyi sonuç verir. Açık delik lehimleme, konnektör onarımı, kablo terminali çalışması ve seçilen PCB yeniden işleme görevlerini destekleyebilir. Her tamire uygun olmayabilir. Birbiriyle ilgisiz birçok kusuru, hasarlı pedleri veya sıra dışı bileşen yerleşimi olan bir kartta yine de eğitimli bir teknisyene ihtiyaç duyulabilir. Robotların ayrıca uygun donanımlara, programlamaya, bakıma ve proses doğrulamaya ihtiyacı vardır. Dengeli bir üretim hattı her ikisini de kullanabilir. Robot tekrarlanabilir görevleri yerine getirirken yetenekli operatörler olağandışı kusurları ve süreç kararlarını yönetir. ## Üretimden basit bir örnek Küçük bir endüstriyel panelde kullanılan bir kontrol panosu düşünün. Test sırasında birkaç ünite, bir terminal bloğunun yakınında kesintili bir bağlantı gösteriyor. Hızlı bir görsel kontrol sırasında bağlantılar kabul edilebilir görünmektedir ancak titreşim testi bazı birimlerin arızalanmasına neden olur. Ekip, bağlantı şeklini inceliyor, lehimleme sıcaklığını kontrol ediyor ve manuel lehimleme süresinin operatörler arasında farklılık gösterdiğini tespit ediyor. Bir eklem yeterince ısı alırken diğerine çok çabuk dokunulup çıkarılıyor. Fabrika bu terminal sırası için robotik bir lehimleme programı oluşturur. Fikstür, panoyu aynı konumda tutar ve sistem, belirlenmiş bir besleme hızı ve ısıtma yolu kullanır. Robotun da diğer üretim araçları gibi kontrol edilmesi gerektiğinden, denetim sürecin bir parçası olmaya devam ediyor. Sonuç, daha tutarlı bir onarım rutini ve daha net süreç kayıtlarıdır. İyileştirme, otomasyonun her sorunu kendi başına çözebileceğini varsaymaktan değil, kontrol ve testlerden kaynaklanır. ## Bir sistem seçmeden önce kontrol edilmesi gerekenler Bir satın alma işlemi yapmadan önce şu noktaları gözden geçiririm: - Robotun kullanması gereken en küçük bağlantı - PCB boyutu ve fikstür gereksinimleri - Onarım alanı etrafındaki bileşen yüksekliği ve erişim - Lehim alaşımı ve tel çapı - Gerekli çevrim süresi - Denetim yöntemi - Duman çıkarma ihtiyaçları - Operatör eğitimi - Bakım desteği - Veri ve izlenebilirlik seçenekleri - Mevcut montaj ekipmanıyla entegrasyon Kendi kartlarınızı kullanan kısa bir örnek testi, genel bir ürün tanımından daha fazlasını ortaya çıkarabilir. Tedarikçiden bilinen soğuk derzlerle, hasarlı numunelerle ve normal üretim levhalarıyla çalışmasını isteyin. Bağlantı kalitesini, ısı etkisini, çevrim süresini ve kurulum kolaylığını karşılaştırın. Soğuk lehim bağlantıları, sıcak bir aletle hızlı bir dokunuştan daha fazlasına ihtiyaç duyar. İstikrarlı bir süreç, uygun malzemeler, net denetim standartları ve ekipmanın sınırlarını anlayan insanlar gerektirirler. Robotik lehimleme, tekrarlanan onarım çalışmalarını daha tutarlı ve takip edilmesi daha kolay hale getirebilir. Robot, uygun inceleme ve eğitimli operatörlerle eşleştirildiğinde, tek başına bir düzeltme yerine PCB aksamı kalite kontrolünün pratik bir parçası haline gelir.

Soğuk lehim bağlantıları ilk bakışta kabul edilebilir görünebilir. Yük altında kararsız sinyallere, kesintili güce veya erken ürün iadesine neden olabilirler. Sorun genellikle eşit olmayan ısı, zayıf temas, çok fazla lehim veya lehim düzgün şekilde akmadan soğuyan bir bağlantı ile başlar. Bunun, zayıf bir bağlantının hızlı bir görsel kontrolü geçtiği ancak titreşim testi sırasında başarısız olduğu küçük elektronik düzeneklerde gerçekleştiğini gördüm. Manuel lehimleme sonucun operatöre, alet sıcaklığına ve işin hızına bağlı olmasını sağladı. Robot lehimleme sistemi bana süreç üzerinde daha fazla kontrol sağlıyor. Robot belirlenmiş bir yolu izleyebilir, ölçülmüş miktarda lehim uygulayabilir ve havyayı tanımlanmış bir sıcaklıkta tutabilir. Ürün tasarımı değiştiğinde her ayar kaydedilebilir ve değiştirilebilir. Süreç genellikle şu adımları kapsar: - Devre kartını veya bileşeni sabit bir donanıma yükleyin. - Lehim noktalarının konumunu kontrol edin. - Lehimleme sıcaklığını bileşene ve kart malzemesine göre ayarlayın. - Demir açısını, temas süresini ve hareket hızını kontrol edin. - Lehim telini sabit bir hızda besleyin. - Bir sonraki işlem adımından önce bağlantı yerinin soğumasını bekleyin. - Bağlantıyı bir kamera, elektrik testi veya numune incelemesi yoluyla inceleyin. Fikstür robot kadar önemlidir. Lehimleme sırasında kart hareket ederse, iyi programlanmış bir robot bile düzgün olmayan bir bağlantı oluşturabilir. Lehim noktalarına erişimi kolay tutarken iş parçasını sıkı bir şekilde tutan fikstürleri tercih ediyorum. Sıcaklık kontrolü çok dikkat gerektirir. Düşük bir ayar, lehimin tanecikli veya zayıf bir şekilde bağlanmasına neden olabilir. Yüksek bir ayar pedlere, yalıtıma veya yakındaki bileşenlere zarar verebilir. Doğru değer lehim tipine, kart tasarımına, bileşen boyutuna ve temas yüzeyine bağlıdır. Lehim besleme kontrolü bağlantı şeklini etkiler. Çok az lehim zayıf bir bağlantı bırakabilir. Fazlası yakındaki pedler arasında köprüler oluşturabilir. Kontrollü bir ilerleme hızı, tekrarlanan döngülerde benzer sonucun korunmasına yardımcı olur. Robot hızı, ekleme aktarılan ısı miktarını değiştirir. Kısa temas süresi lehimin yüzey boyunca akmasına izin vermeyebilir. Yavaş bir hareket, hassas parçaların etrafındaki sıcaklığı artırabilir. Normalde tek bir ayarı değiştirmek yerine hızı ve temas süresini birlikte test ediyorum. Havya ucunun düzenli bakıma ihtiyacı vardır. Oksitlenmiş uçlar ısıyı zayıf bir şekilde aktarır ve donuk, düzensiz eklemler oluşturabilir. Basit bir bakım planı, uç temizliğini, değiştirme kontrollerini, sıcaklık doğrulamasını ve üretim değişikliklerinin kaydını içerebilir. Muayene ürünün riskine uygun olmalıdır. Bir kamera lehimin şeklini ve konumunu kontrol edebilir. Elektrik testi açık devreyi veya istenmeyen bağlantıyı tespit edebilir. Numune bazlı bir çekme testi, seçilen düzenekler için mekanik mukavemetin değerlendirilmesine yardımcı olabilir. Pratik bir örnek, endüstriyel ekipmanlarda kullanılan küçük bir kontrol panosu tertibatından gelmektedir. Manuel işlem, titreşim testinden sonra ara sıra sinyal kesintileri gösterdi. Üretim ekibi kartın konumunu sabitledi, lehim beslemesini ayarladı ve sabit temas süreli bir robot yolu oluşturdu. Bir sonraki test grubu sırasında başarısızlık oranı düştü ve ekip her süreç ayarına ilişkin daha net bir kayıt elde etti. Robot lehimleme proses kontrollerine olan ihtiyacı ortadan kaldırmaz. Bu, ekibe tekrarlanabilir bir yöntem sağlar ancak yöntemin hâlâ sağlam bir programlamaya, uygun fikstürlere, uygun uç bakımına ve düzenli incelemeye ihtiyacı vardır. Bir lehimleme işlemini incelediğimde dört alana bakarım: 1. Ortak tasarım Ped boyutu, bileşen konumu ve erişim yolu robotik lehimleme için uygun mu? 2. Isı kontrolü Sıcaklık, lehim ve monte edilen parçalarla eşleşiyor mu? 3. Hareket ve ilerleme Robotun yolu, temas süresi, hızı ve lehim miktarı tutarlı mı? 4. Denetim kayıtları Ekip değişiklikleri izleyebilir ve kusurları belirli süreç ayarlarıyla ilişkilendirebilir mi? Soğuk eklem nadiren tek bir ayardan kaynaklanır. Genellikle hareket, ısı, temas, malzeme ve sabitleme koşullarının bir kombinasyonunu yansıtır. Bu faktörler ölçülüp kontrol edildiğinde robotik lehimleme, daha sağlam bağlantılar oluşturmaya ve operatörler ile üretim işlemleri arasındaki farklılıkları azaltmaya yardımcı olabilir.

Soğuk lehim bağlantıları kötü görünümlü bir bağlantıdan daha fazlasını yaratır. Yüksek dirence, sinyal kaybına, aralıklı arızalara ve izlenmesi zor alan dönüşlerine neden olabilirler. Bir kart hızlı bir testi geçebilir ve daha sonra titreşim, ısı veya tekrarlanan güç döngüleri zayıf eklemi açığa çıkardığında başarısız olabilir. Robot lehimleme, lehimleme sürecini sabit hareket, ısı ve zamanlama ile kontrol ederek bu riski azaltabilir. Ancak başarısızlığın her kaynağını ortadan kaldırmaz. Sonuç hala lehim ucuna, akıya, kart tasarımına, malzeme durumuna ve inceleme yöntemine bağlıdır. Neden soğuk lehim bağlantıları oluşur Lehim, ped ve bileşen kurşunuyla tam olarak bağlanmadığında soğuk bir bağlantı oluşur. Yüzey donuk, pürüzlü veya düzensiz görünebilir. Bazı bağlantılarda gözle görülür çatlaklar görülürken, diğerleri yalnızca elektriksel veya mekanik stres altında arızalanır. Yaygın nedenler şunlardır: - Havya ucu gereken sıcaklığa ulaşmıyor. - Uç bağlantı noktasına çok az süre temas ediyor. - Lehim teli eşit olmayan bir hızda besleniyor. - Ped veya kurşunda oksidasyon veya kirlenme var. - Robotun yolu eklemle aynı hizada değil. - Lehimleme döngüsü sırasında kart hareket eder. - Seçilen akı yüzey durumuyla eşleşmiyor. Manuel lehimleme, operatörler farklı hızlarda çalıştığında veya farklı teknikler kullandığında bu sorunlara neden olabilir. Tekrarlayan işler aynı zamanda sürece yorgunluk da getirir. Bir robot, bir karttan diğerine daha az değişiklikle programlanan yolu takip eder. Robot lehimleme nasıl yardımcı olur Bir lehimleme robotu çeşitli işlem noktalarını kontrol edebilir: - Uç konumu - Hareket hızı - Isıtma süresi - Lehim teli besleme hızı - Lehim hacmi - Temas açısı - Soğutma süresi Bu kontrol seviyesi, üretim süreci boyunca daha tutarlı bağlantılar oluşturmaya yardımcı olur. Ayrıca mühendislere yalnızca görsel değerlendirmeye dayanmak yerine ölçülebilecek ve ayarlanabilecek bir süreç sağlar. Robot lehimlemenin ana değerini tekrarlanabilirlikte görüyorum. Bir üründe yüzlerce benzer bağlantı noktası olduğunda küçük farklılıklar birikebilir. Kontrollü bir lehimleme yolu, ekibe kusurların kaynağını bulmak için daha net bir yol sağlar. Pratik bir üretim örneği Endüstriyel bir sensörde kullanılan bir kontrol panosunu düşünün. Kartta çok sayıda delikli konnektör ve güç terminali bulunur. Küçük seri üretim sırasında manuel lehimleme işe yarar, ancak üretim arttığında kusurlar ortaya çıkmaya başlar. Bazı bağlantı noktaları çok az lehim içerir. Diğerleri çok fazla ısı alıyor ve bu da yakındaki izolasyona zarar verebilir. Bir robot, her terminale aynı açıyla yaklaşacak, eklemi belirli bir süre ısıtacak ve ölçülen uzunlukta lehim besleyecek şekilde ayarlanabilir. Üretici program ayarlarını kaydedebilir ve her partiden numuneleri inceleyebilir. Bir kusur ortaya çıkarsa ekip şunları inceleyebilir: 1. Uç sıcaklığı 2. Lehim besleme uzunluğu 3. Robotun ilerleme hızı 4. Fikstür konumu 5. Akı durumu 6. Denetim sonuçları Bu, sorun gidermeyi daha doğrudan hale getirir. Ekibin hala eğitimli personele ihtiyacı var ancak personel, her lehimleme hareketini elle tekrarlamak yerine kurulum, bakım, inceleme ve süreç iyileştirmeye odaklanabilir. Otomasyonla soğuk bağlantıların azaltılmasına yönelik adımlar 1. Kart tasarımını kontrol edin Pedlerin, kabloların ve bileşen aralığının planlanan lehimleme yolunu desteklediğinden emin olun. Dar aralık, robot ucu için erişim sorunları yaratabilir. Düzensiz ped düzenleri birden fazla program veya alet açısı gerektirebilir. 2. Uygun bir uç seçin Uç şekli ısı transferini ve erişimi etkiler. Çok küçük bir uç, eklemi ısıtmakta zorlanabilir. Çok büyük bir uç yakındaki pedlere veya bileşenlere temas edebilir. 3. İşlem penceresini ayarlayın Sıcaklığı, temas süresini, ilerleme hızını ve lehim besleme hızını örnek kartlarla test edin. Amaç, tahtaya gereksiz ısı vermeden pedi ve kurşunu ıslatan bir bağlantıdır. 4. Malzemeleri temiz tutun Oksidasyon, toz, yağ ve eski akı bağlantıyı zayıflatabilir. Lehim telini doğru şekilde saklayın ve uç yüzeyini koruyun. Temiz bir fikstür aynı zamanda tahtanın sabit bir konumda tutulmasına da yardımcı olur. 5. Sağlam bir sabitleme elemanı kullanın Uç bağlantı noktasına temas ettiğinde tahta hareket etmemelidir. Küçük bir kayma bile temas noktasını değiştirebilir ve pedin bir kısmının zayıf şekilde bağlanmasına neden olabilir. 6. Denetim ekle Görsel inceleme yararlı olmaya devam ediyor. Daha yüksek riskli montajlar için elektrik testi, çekme testi veya diğer uygun kontroller gerekebilir. Muayene, ürünün kullanım ve kalite gereksinimlerine uygun olmalıdır. 7. Ekipmanın bakımını yapın Aşınmış bir uç, tıkalı lehim besleyici, gevşek kablo veya hatalı eksen sonucu değiştirebilir. Düzenli kontroller süreçteki sapmaların önlenmesine yardımcı olur. Robot lehimlemenin tek başına çözemeyeceği sorunlar Otomasyon, zayıf malzeme seçimini veya zayıf ürün tasarımını onarmaz. Ped kaplaması uygun değilse, akı yanlışsa veya bağlantı geometrisi ıslanmayı sınırlıyorsa, bir robot aynı kusuru etkileyici bir tutarlılıkla tekrarlayabilir. Bu yüzden robot lehimlemeyi tek bir makine alımı olarak değil, kontrollü bir süreç olarak ele alıyorum. Lehim, uç, fikstür, program, kart düzeni ve inceleme planının birlikte çalışması gerekir. "Robot Lehimleme, Soğuk Bağlantıları Geçmişte Kaldı" başlığı, faydayı basit bir şekilde ele alıyor, ancak pratik vaat daha ölçülü: robot lehimleme, süreç değişkenliğini azaltabilir ve soğuk bağlantıların önlenmesini ve izlenmesini kolaylaştırabilir. Uygun kurulum ve düzenli kontrollerle üreticiler, kalite kararlarını eğitimli kişilerin ellerinde tutarken lehimleme operasyonlarını daha istikrarlı hale getirebilirler.

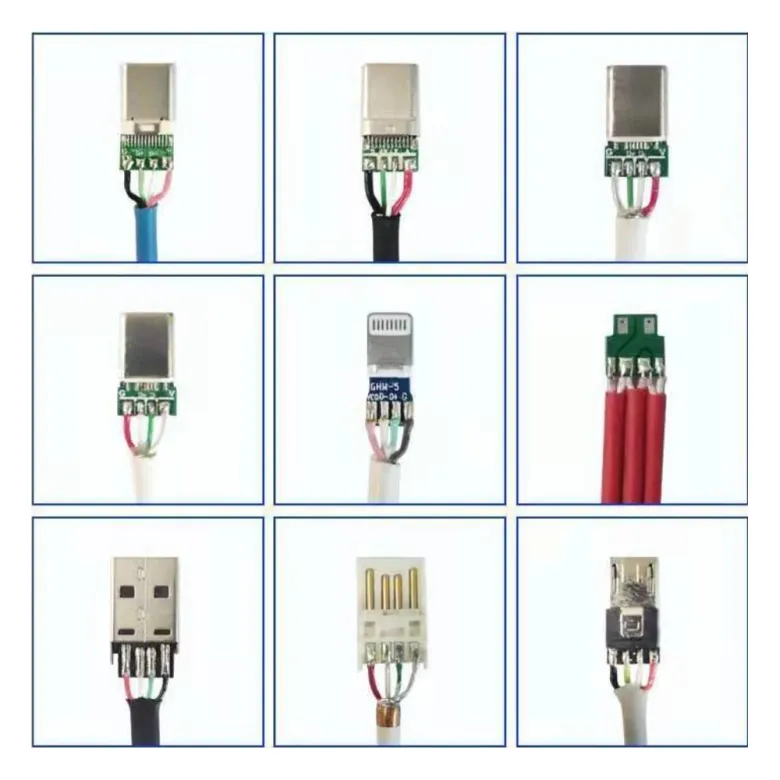

Yeniden çalışma, üretim gününün büyük bir bölümünü sessizce tüketebilir. Bir bağlantı ilk başta kabul edilebilir görünebilir, daha sonra inceleme sırasında başarısız olabilir. Operatörün lehimi çıkarması, pedi temizlemesi, bağlantıyı tekrar ısıtması ve kartı bir kez daha kontrol etmesi gerekebilir. Görev tekrarlayıcıdır ancak her hatanın maliyeti işçilik, malzeme israfı ve geciken siparişler nedeniyle artabilir. Bu modeli küçük elektronik atölyelerinde gördüm. Bir operatör vardiya boyunca aynı konnektörü kontrol panellerine lehimledi. İlk kurullar tutarlı görünüyordu ancak günün ilerleyen saatlerinde yorgunluk ortaya çıktı. Bazı bağlantı noktalarına çok fazla lehim uygulandı. Diğerleri yeterince ısı alamadı. Ekip daha sonra panoları kontrol etmek ve onarmak için fazladan zaman harcadı. Bir lehimleme robotu bu sürecin kontrol edilmesine yardımcı olabilir. Robot programlanmış bir yolu takip eder ve belirlenen koşullar altında ısı ve lehim uygular. Operatör hâlâ önemli bir rol oynuyor. Birinin panoyu yüklemesi, kurulumu kontrol etmesi, süreci izlemesi ve insan muhakemesi gerektiren görevleri yerine getirmesi gerekir. Amaç herkesi hattan çıkarmak değil. Amaç, tekrarlanan lehimleme işlerinde önlenebilir varyasyonları azaltmaktır. Tipik bir robotik lehimleme işlemi şu adımları içerir: 1. Kartı ve bileşenleri hazırlayın Robot başlamadan önce kartın sabit bir şekilde konumlandırılması gerekir. Bir fikstür, iş parçasını her döngüde aynı yerde tutar. İyi destek hareketi önler ve lehim ucunun bağlantı noktasına doğru açıyla ulaşmasına yardımcı olur. 2. Lehimleme yolunu ayarlayın Yol, her bir bağlantının şekline ve konumuna uygun olmalıdır. Programcı yaklaşma açısını, seyahat hızını, bekleme süresini ve dönüş yolunu ayarlar. Küçük değişiklikler sonucu etkileyebileceğinden örnek panolarla kurulum kontrol edilmelidir. 3. Isıyı ve lehim beslemesini kontrol edin Lehimleme kalitesi sıcaklıktan daha fazlasına bağlıdır. Robot ayrıca temas süresini, lehim teli hızını, uç durumunu ve hareketi de kontrol eder. Bu ayarlar kart malzemesine, bileşen tipine ve lehim spesifikasyonuna uygun olmalıdır. 4. Örnek bir parti çalıştırın Test etmeden bir robotu tam üretime bağlamazdım. Küçük bir parti, kaldırılmış pedleri, düzensiz lehim akışını, soğuk bağlantıları veya fazla lehimi ortaya çıkarabilir. Ekip örnekleri inceleyebilir ve daha geniş kullanımdan önce programı ayarlayabilir. 5. Ekleşim yerlerini inceleyin Görsel inceleme yararlı olmaya devam eder. Bazı üretim hatlarında ayrıca kameralar, elektrik testleri veya operatör kontrolleri de kullanılır. Denetim sonuçları, robotun yol ayarlamasına mı yoksa fikstürün iyileştirilmesine mi ihtiyacı olduğunu gösterebilir. 6. Lehim ucunun bakımını yapın Aşınmış veya kirli bir uç, program doğru olsa bile kusurlara neden olabilir. Düzenli temizlik, uç değişimi ve lehim teli kontrolleri sürecin stabil kalmasına yardımcı olur. Bakım kayıtları, bir arıza ile olası bir ekipman sorunu arasında bağlantı kurmayı kolaylaştırır. Robotik lehimleme, tekrarlanan bağlantılar, sabit pano düzenleri ve net işlem sınırları olan üretim görevleri için iyi sonuç verir. Her ürüne uymayabilir. Sık sık değişen, hassas parçalar içeren veya birçok elle ayarlama gerektiren kartlar yine de ustaca manuel lehimleme gerektirebilir. Kurulum maliyetinin de pratik bir incelemeye ihtiyacı var. Robot fiyatını mevcut çalışma saatleri, yeniden çalışma süresi, hurda, üretim hacmi ve beklenen ürün ömrü ile karşılaştırırdım. Sık sık tasarım değişikliği yapılan küçük bir parti, her gün aynı kartı üreten sabit bir hat ile aynı ekipman seçimini desteklemeyebilir. Donanım kadar eğitim de önemli. Operatörlerin fikstürü nasıl yükleyeceğini, sistemi güvenli bir şekilde nasıl durduracağını, zayıf bağlantı noktalarını nasıl belirleyeceğini ve süreç değişikliklerini nasıl rapor edeceğini anlaması gerekir. Bir robot, kötü bir ayarı büyük bir tutarlılıkla tekrarlayabilir; bu nedenle personelin sorunları erkenden nasıl tespit edeceğini bilmesi gerekir. En iyi sonuçlar genellikle net bir iş bölümünden gelir. Robot, tekrarlanan hareketleri ve kontrollü lehim dağıtımını yönetir. İnsanlar kurulumu, incelemeyi, bakımı, ürün değişikliklerini ve deneyime dayalı kararları yönetir. Yeniden işleme üretimden zaman aldığında robotik lehimleme süreç kontrolünü iyileştirmenin pratik bir yolunu sunabilir. Ürün, bağlantı tasarımı, üretim hacmi ve muayene yöntemi incelendikten sonra seçilmelidir. Dikkatli bir örnek çalışması, daha büyük bir yatırım yapılmadan önce otomasyonun göreve uygun olup olmadığını gösterebilir.

Temiz bir lehim bağlantısı yalnızca hızdan gelmez. Sabit ısı, doğru miktarda lehim, doğru yerleştirme ve karttan karta kontrol edilebilecek bir süreçten gelir. Ekiplerin kaldırılmış pedleri, soğuk bağlantıları, lehim köprülerini ve düzgün olmayan dolguları yeniden işlemek için saatler harcadığını gördüm. Sorun her zaman operatörde değildi. Çoğu durumda süreç, manuel zamanlamaya, değişen sıcaklıklara veya kişiden kişiye değişen görsel kontrollere dayanıyordu. Daha akıllı otomasyon, insan muhakemesini ortadan kaldırmadan üretim ekibine daha iyi kontrol sağlar. ### Lehimleme işlemiyle başlayın Ekipmanı seçmeden önce bağlantı gereksinimlerini gözden geçiririm. Küçük bir sinyal panosunun, daha büyük bakır alanlara sahip bir güç panosundan farklı bir sıcaklık profiline ihtiyacı olabilir. Kurşunsuz lehim de dikkatli bir kontrole ihtiyaç duyar çünkü genellikle geleneksel lehimden daha fazla ısı gerektirir. Uç sıcaklığı çok fazla düşerse lehim, ped ve bileşen kurşunu boyunca akmayabilir. Şunlara bakıyorum: - Kart malzemesi ve kalınlığı - Bileşen boyutu ve aralığı - Lehim alaşımı - Ped tasarımı - Termal kütle - Gerekli bağlantı görünümü - Beklenen üretim hacmi Bu adım, yaygın bir hatayı önler: her ürün için tek bir standart ayar kullanmak. ### Kapalı devre sistemlerle ısıyı kontrol edin Manuel havyalar, bağlantıyla temas sırasında gerçek uç sıcaklığı değişirken hedef sıcaklığı gösterebilir. Kapalı devre bir sistem ucu ölçer ve ısı tahtaya doğru hareket ettikçe gücü ayarlar. Bu kontrol aşağıdakilerin azaltılmasına yardımcı olur: - Soğuk lehim bağlantıları - Aşırı bekleme süresi - Ped hasarı - Düzensiz lehim akışı - Operatörden operatöre değişkenlik Sıcaklık göstergesini bağlantı kalitesinin kanıtı olarak değerlendirmiyorum. İşlem ayrıca uygun bir uca, doğru temas açısına, sabit harekete ve yüzeylerin çalışma sıcaklığına ulaşması için yeterli zamana ihtiyaç duyar. Pratik bir kurulum, sıcaklık kontrollü bir ütü, programlanabilir bir lehimleme robotu veya seçici bir lehimleme makinesi içerebilir. Doğru seçim, pano tasarımına ve bağlantı sayısına bağlıdır. ### Tutarlı miktarda lehim besleyin Çok az lehim eksik bağlantı bırakabilir. Fazlası köprü oluşturabilir veya eklem şeklini gizleyebilir. Otomatik lehim besleyicileri tel uzunluğunu ve besleme hızını kontrol etmeye yardımcı olur. Programlanabilir bir sistem aynı hareketi birden fazla kartta tekrarlayabilir. Lehimin bağlantı noktasına doğru şekilde ulaşıp ulaşmadığını hala kontrol ediyorum çünkü aynı miktarda besleme yapmak kötü yaklaşma açısını veya uygun olmayan ucu çözmüyor. İnce adımlı bileşenler için besleme yolu önemlidir. Konumdaki küçük bir değişiklik, lehimin hem pede hem de uca temas edip etmediğini etkileyebilir. Basit bir fikstür, tahtayı sabit bir yükseklikte tutabilir ve döngü sırasında hareketi azaltabilir. ### Doğruluğu korumak için fikstürleri kullanın Sağlam bir fikstür tekrarlanabilir lehimlemeyi destekler. Fikstür, bağlantı noktasına erişimi engellemeden tahtayı tutmalıdır. Ayrıca üretim sırasında ısı, kablo yönlendirme ve kart değişikliklerini de hesaba katmalıdır. Bir tahta az miktarda kayarsa, otomatik bir araç ısıyı yanlış alana yerleştirebilir. Fikstür performansını şu yollarla kontrol ederim: - Kart hizalaması - Tekrar yerleştirme - Lehim noktasına erişim - Isı direnci - Kolay yükleme ve boşaltma - Hassas bileşenlerin güvenli kullanımı İyi bir fikstürün karmaşık olması gerekmez. Tahta ve ekipmanın hareketiyle eşleşmesi gerekiyor. ### Sürece denetimi ekleyin Denetim, kusurlara ayrı bir tepki vermek yerine, üretimin bir parçası olduğunda en iyi sonucu verir. Görsel inceleme köprüleri, eksik lehimi, zayıf ıslanmayı ve hasarlı parçaları tespit edebilir. Otomatik optik inceleme, lehim bağlantılarını programlanmış standartlarla karşılaştırabilir. X-ışını incelemesi, bağlantı noktalarının alttan sonlandırılmış paketler gibi bileşenlerin altında gizlendiği durumlarda yardımcı olabilir. Modelleri bulmak için inceleme verilerini kullanıyorum. Konektörün bir tarafında kusurlar görünüyorsa sorun, alete erişim veya fikstür hizalaması ile ilgili olabilir. Belirli sayıda levhadan sonra kusurlar artarsa ​​ucun temizlenmesi veya değiştirilmesi gerekebilir. Bu yaklaşım, odağı her bir kartın onarılmasından, kusuru yaratan sürecin düzeltilmesine kaydırır. ### Yararlı süreç verilerini takip edin Ekip, her döngüde ne olduğunu görebildiğinde otomasyon daha kullanışlı hale gelir. Yararlı kayıtlar şunları içerebilir: - Uç sıcaklığı - Lehim besleme uzunluğu - Temas süresi - Takım konumu - Program versiyonu - Denetim sonucu - Operatör veya iş istasyonu kimliği Amaç, veriyi salt veri toplamak değildir. Verilerin pratik sorulara cevap vermesini istiyorum. Lehim beslemesi değişti mi? Yeni bir program mı yüklendi? Aynı eklem yerinde sıcaklık düştü mü? Kusur malzeme değişikliğinden sonra mı başladı? Kayıtların net olması sorun gidermeyi hızlandırır ve tutarlı eğitimin desteklenmesine yardımcı olur. ### Pratik bir üretim örneği Birlikte çalıştığım bir kontrol panosu ekibinin, birbirine yakın aralıklı bir dizi terminal üzerinde tekrarlanan köprüler vardı. Operatörler aynı lehim telini ve demiri kullanıyordu ancak kusur oranı vardiyalar arasında değişiyordu. Ekip süreci çeşitli şekillerde ayarladı: - Konektör seviyesini korumak için bir fikstür eklendi. - Lehim besleme uzunluğu programlandı. - Uç açısı çalışma talimatına dahil edildi. - Bölümler arasına kısa bir soğuma duraklaması eklendi. - Her partinin sonunda inceleme görüntüleri gözden geçirildi. Sorun hattın tamamen değiştirilmesini gerektirmiyordu. Pozisyon, besleme kontrolü ve denetimde yapılan küçük değişiklikler, ekibin varyasyonun sürecin neresine girdiğini anlamasına yardımcı oldu. Bu deneyim benim otomasyona bakış açımı şekillendirdi. En iyi çözüm her zaman en büyük makine değildir. Ekibe, bağlantı kalitesini etkileyen adımlar üzerinde istikrarlı kontrol sağlayan sistemdir. ### İnsanların kullanabileceği bir süreç oluşturun Otomasyon, işi anlaşılmasını zorlaştırmak yerine daha tutarlı hale getirmelidir. Fotoğraflar, onaylanmış ayarlar, donanım ayrıntıları, bakım noktaları ve inceleme örnekleri içeren net çalışma talimatlarını öneririm. Operatörler, bir bağlantının onaylı örnekten farklı görünmesi durumunda neyi kontrol etmeleri gerektiğini bilmelidir. Eğitimin ayrıca temel lehim davranışını da kapsaması gerekir. Bir makine bir hareketi tekrarlayabilir ancak kötü ped tasarımını, kirlenmiş yüzeyleri veya uygun olmayan malzemeleri doğru proses ayarları olmadan düzeltemez. Güvenilir bir lehimleme işlemi ekipmanı, kurulumu, malzemeleri, incelemeyi ve insan incelemesini birleştirir. Bu parçalar birbirini desteklediğinde ekip yeniden çalışmayı azaltabilir ve bağlantı kalitesinin izlenmesini kolaylaştırabilir.

Birçok lehimleme hattı aynı baskıyla karşı karşıyadır: ürün çeşitliliği artarken ve vasıflı işgücünün planlanması zorlaşırken bağlantı noktaları tutarlı kalmalıdır. Manuel lehimleme küçük partiler için işe yarayabilir, ancak operatörler uzun vardiyalar, dar düzenler veya tekrarlanan bağlantılarla uğraştığında sonuçlar farklılık gösterebilir. Robot lehimlemeyi basit bir işçi değişimi olarak değil, bir süreç kontrol aracı olarak görüyorum. Düzgün ayarlanmış bir sistem, tekrarlanan görevlerde sabit ısı, lehim ve hareket uygulanmasına yardımcı olabilir. Sonuç, ürün tasarımına, lehim tipine, fikstüre, uç durumuna ve programlamaya bağlıdır. Stabil bir süreç eklemin kendisiyle başlar. Robotun her lehim noktasına giden açık bir yola ihtiyacı vardır. Bileşenler tekrarlanabilir bir pozisyonda oturmalı ve fikstür ısıtma sırasında hareketi sınırlamalıdır. Bir tahta küçük bir miktar bile kayarsa robot, ucu pedin yanına yerleştirebilir veya yakındaki bir bileşene dokunabilir. Ekipmanı seçmeden önce genellikle şu ayrıntıları kontrol ederim: - Ped boyutu ve bağlantı şekli - Bileşen yüksekliği ve aralığı - Kart malzemesi ve kalınlığı - Lehim teli çapı - Gerekli lehim hacmi - Isıtma sıcaklığı ve temas süresi - Lehimleme ucuna erişim açısı - Üretim hacmi ve ürün karışımı Bir robot aynı hareketi iyi bir şekilde tekrarlayabilir ancak kötü bir fikstürü veya belirsiz bir lehim yolunu tek başına düzeltemez. Tutarlı ısı, yaygın kusurların azaltılmasına yardımcı olur. Ped veya kurşun uygun bir sıcaklığa ulaşmadığında sıklıkla soğuk bağlantılar ortaya çıkar. Fazla lehim köprüler oluşturabilirken, çok az lehim eksik bağlantı bırakabilir. Aşırı ısı hassas parçalara zarar verebilir veya kart yüzeyini etkileyebilir. Bir robot lehimleme sistemi çeşitli işlem noktalarını kontrol edebilir: - Uç ilerleme hızı - Temas konumu - Isıtma süresi - Lehim teli besleme hızı - Uç açısı - Geri dönüş hareketi - Programlanmış inceleme noktaları Bu ayarlar örnek kartlarla test edilmelidir. Küçük bir üretim sürecini kontrol etmeyi, bağlantıları gözden geçirmeyi ve her seferinde bir ayarı değiştirmeyi tercih ederim. Sıcaklık, hız ve lehim beslemesinin birlikte değiştirilmesi, kusurun nedeninin tespit edilmesini zorlaştırabilir. Örneğin, 24 tekrarlanan pime sahip bir konektör kartı, birden fazla operatör tarafından kullanıldığında düzensiz lehim şeritleri gösterebilir. Programlanmış bir robot her bir pime aynı açıdan yaklaşabilir ve sabit bir lehim besleme uzunluğunu kullanabilir. Deneme sırasında kusur oranı düşerse ekip, daha büyük bir yatırım yapmadan önce denetim verilerini manuel süreçle karşılaştırabilir. Denetim sürecin bir parçası olmaya devam ediyor. Robot lehimleme kalite kontrol ihtiyacını ortadan kaldırmaz. Operatörlerin ve teknisyenlerin hâlâ bağlantı şeklini, ıslanmayı, lehim köprülerini, bileşen hasarını ve gözden kaçan noktaları incelemesi gerekiyor. Bir kamera sistemi konumu veya mevcudiyeti kontrol etmeye yardımcı olabilir; elektrik testi ise bağlantı performansını doğrulayabilir. Aşağıdakileri içeren basit bir inceleme kaydı oluşturmanızı öneririm: - Ürün modeli - Program sürümü - Uç türü ve durumu - Sıcaklık ayarı - Lehim teli özellikleri - Kusur türü - Denetim sonucu - Düzeltici eylem Bu kayıt, bir bağlantı kalitesi sorunu ortaya çıktığında ekibin değişiklikleri izlemesine yardımcı olur. Ayrıca hattı yeni bir operatörün devralması durumunda eğitimi de destekler. Bakım, lehim kalitesini birçok ekibin beklediğinden daha fazla etkiler. Aşınmış bir uç, ısıyı eşit olmayan şekilde aktarabilir. Oksidasyon ısınmayı yavaşlatabilir ve bağlantının şeklini değiştirebilir. Lehim teli besleme sorunları boşluklara, fazla malzemeye veya tutarsız dolgulara yol açabilir. Pratik bir bakım rutini şunları içerebilir: - Ucun belirli aralıklarla temizlenmesi - Uç şeklinin ve aşınmanın kontrol edilmesi - Lehim besleme geriliminin doğrulanması - Kabloların ve hava hatlarının incelenmesi - Fikstür konumunun doğrulanması - Robot programlarının yedeklenmesi - Sıcaklık okumalarının gözden geçirilmesi Program iş yüküne ve lehim malzemesine uygun olmalıdır. Yüksek hacimli bir hattın, düşük hacimli bir hücreye göre daha sık kontrol edilmesi gerekebilir. En iyi kurulum her zaman en karmaşık olan değildir. Birkaç tekrarlanan bağlantıya sahip bir ürün için kompakt bir robot lehimleme hücresi uygun olabilir. Sık sık tasarım değişikliği yapılan bir ürün, basit programlamaya, hızlı donanım değişimine ve manuel rötuş için kolay erişime ihtiyaç duyabilir. Karma bir üretim hattı, net model seçimiyle çeşitli programları destekleyen bir sistemden yararlanabilir. Ayrıca ekiplerden yalnızca robotun döngü süresini değil tüm süreci ölçmelerini istiyorum. Yararlı rakamlar şunları içerir: - Parti başına kusur - Yeniden çalışma dakikaları - Ortalama lehim kullanımı - Değiştirme süresi - Operatör eğitim süresi - Ekipmanın aksama süresi - Denetim iş yükü Bu sayılar, robot lehimlemenin gerçek üretim sorununu çözüp çözmediğini gösterir. Dikkatli bir deneme, geniş bir vaatten daha yararlı bir yanıt verir. Sistemi temsili kartlarla, yaygın hata türleriyle ve hatta kullanılan aynı inceleme yöntemiyle test edin. Sonuçları üretim, kalite ve bakım personeliyle birlikte inceleyin. Geri bildirimleri genellikle kısa bir gösterim sırasında görülemeyen donanım, erişim veya hizmet ihtiyaçlarını ortaya çıkarır. Robot lehimlemeyi kontrollü üretim yönteminin bir parçası olarak görüyorum. Tekrarlanabilir bağlantıları destekleyebilir, tekrarlanan işlerdeki değişkenliği azaltabilir ve süreç verilerinin gözden geçirilmesini kolaylaştırabilir. İyi sonuçlar, robotun, fikstürün, lehimleme parametrelerinin, denetim planının ve bakım rutininin ürünle eşleştirilmesiyle elde edilir. Proses, yalnızca makine yerine bağlantı noktası etrafında tasarlandığında, kalite iyileştirmelerinin ölçülmesi ve sürdürülmesi daha kolay hale gelir. Sektör trendleri ve çözümleri hakkında daha fazla bilgi edinmek ister misiniz? Wu Lei ile iletişime geçin: info@automaticdispensing.com/WhatsApp +8615118326731.

Lehimli Elektrikli ve Elektronik Düzenekler için IPC 2024 Gereksinimleri IPC 2022 Elektronik Düzeneklerin Kabul Edilebilirliği John H Lau 2023 BGA ve Elektronik Düzeneklerin Lehim Bağlantı Güvenilirliği Michael Pecht 2021 Elektronik Ürün Güvenilirliği ve Lehim Bağlantı Kalitesi David M Suraski ve Kenneth J Puttlitz 2020 Kurşunsuz Lehimleme Teknolojisi ve Uygulamaları SMTA 2023 Otomatik Lehimleme Prosesleri Denetimi ve Kalite Kontrolü
